Industrieanlagen, Stahl- und Anlagenbau

Planung und Konstruktion komplexer Anlagenstrukturen sowie Stahlbaukomponenten für Produktions- und Prozessanlagen.

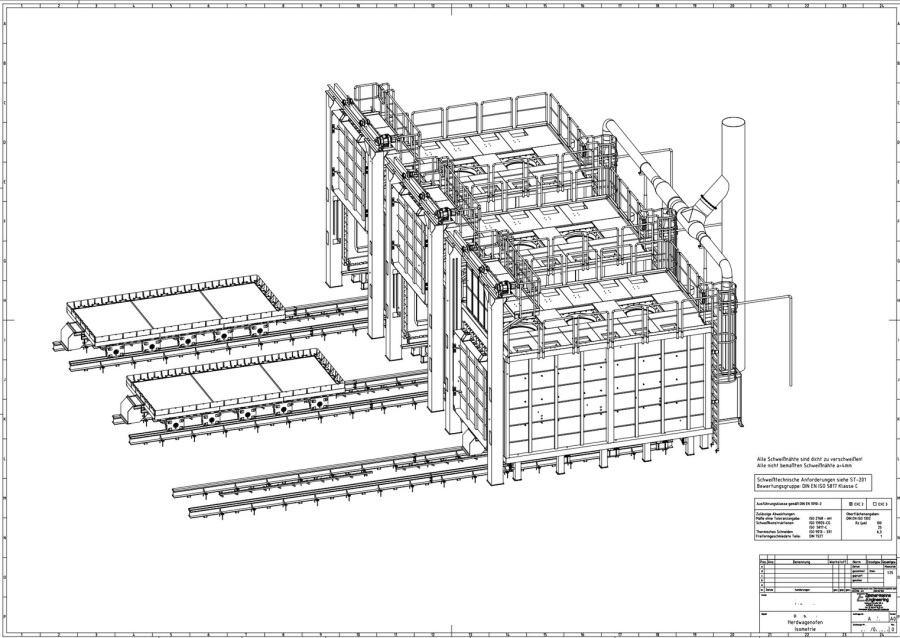

3D Detailengineering dreier Herdwagenöfen.

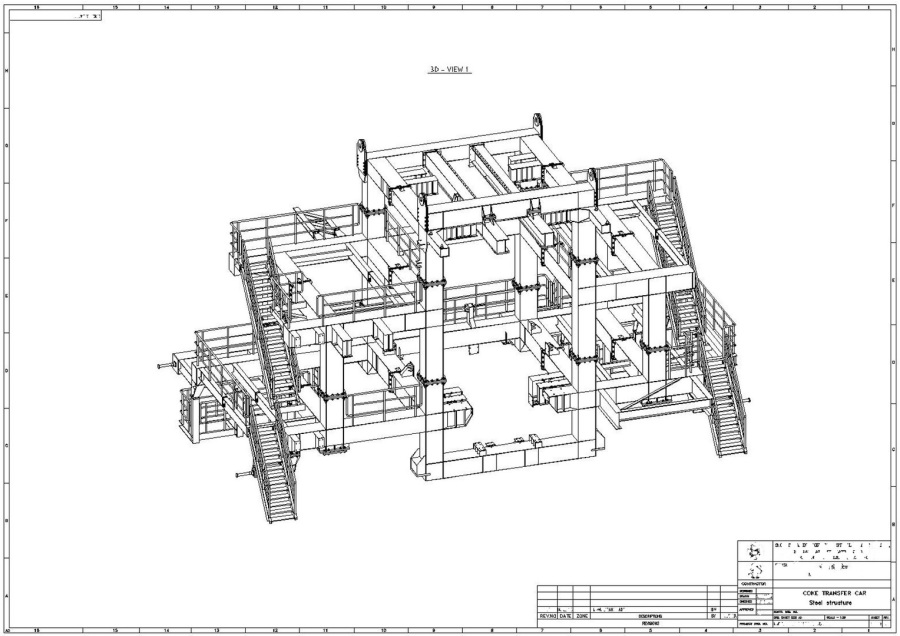

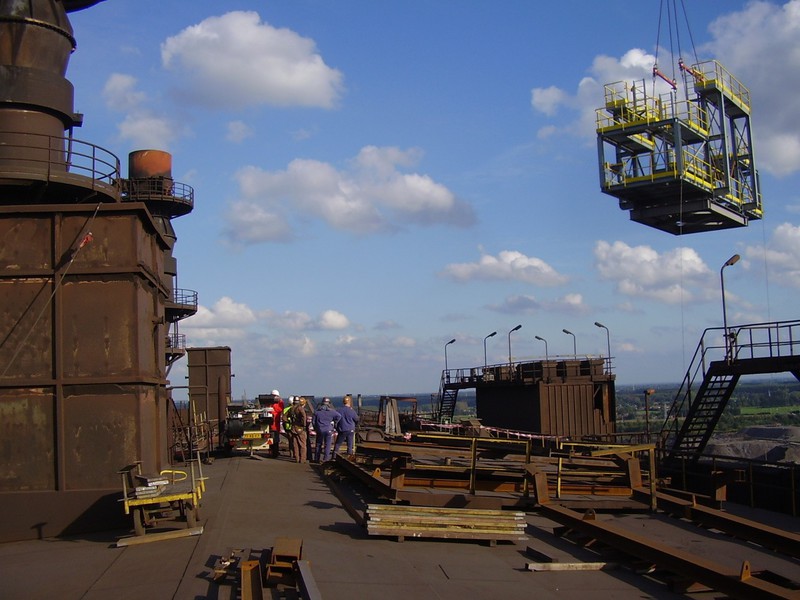

3D-Engineering: CTC (Coke Transfer Car) Koksüberleitwagen.

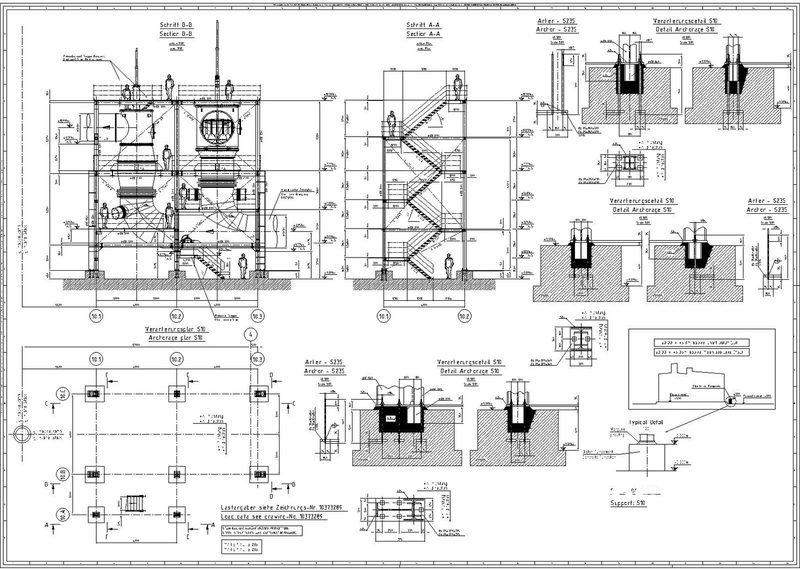

Treppenturm am Mixer (Zyklon Entstaubung).

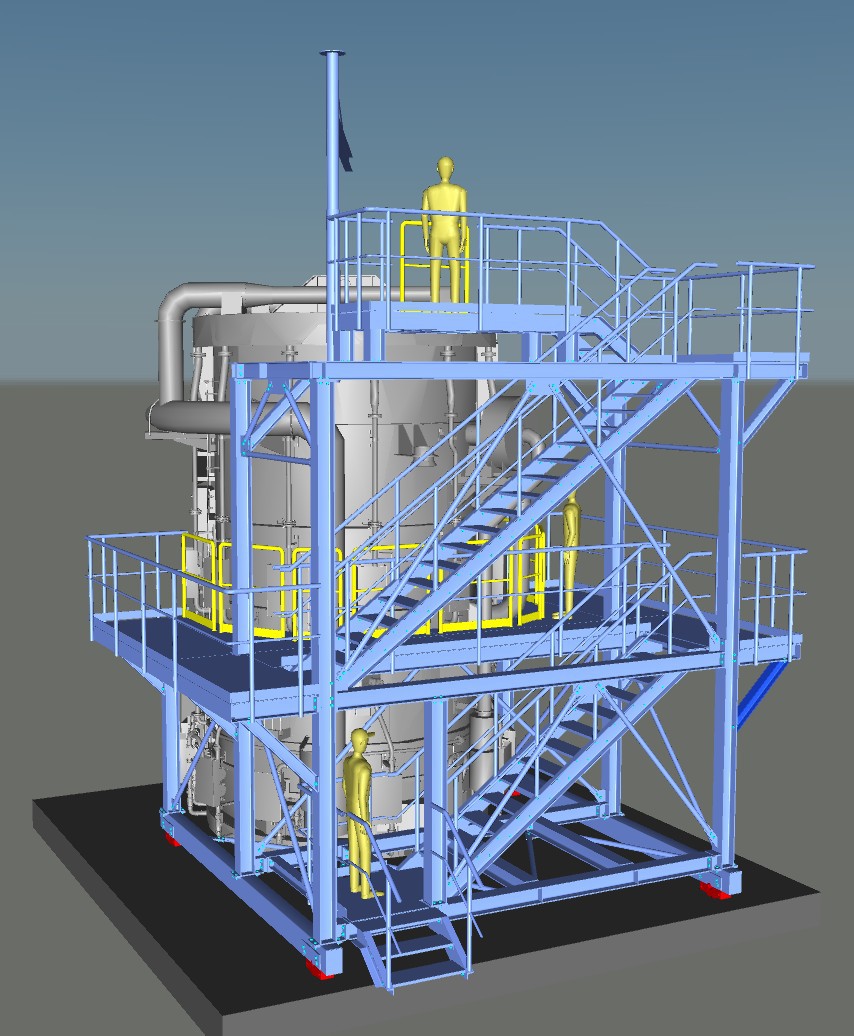

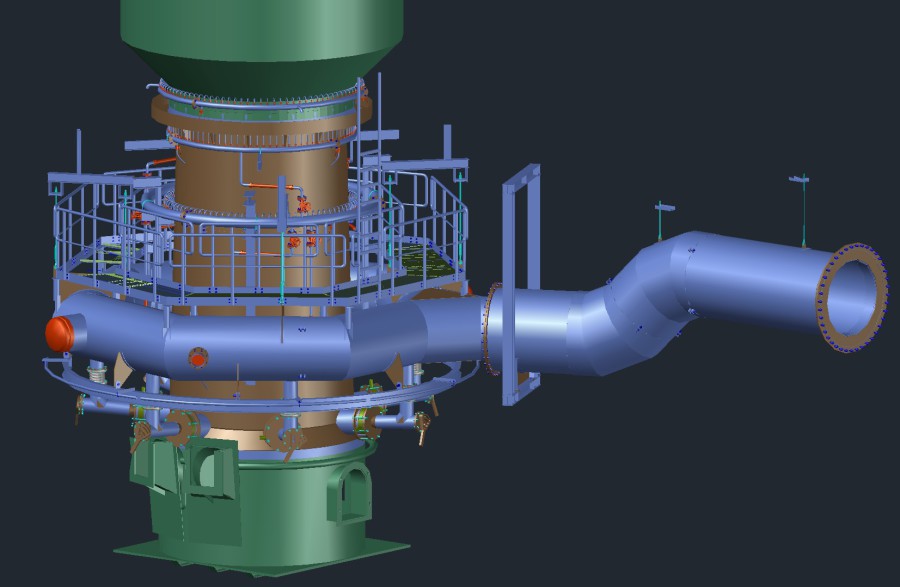

3D Detailengineering Kupolofen.

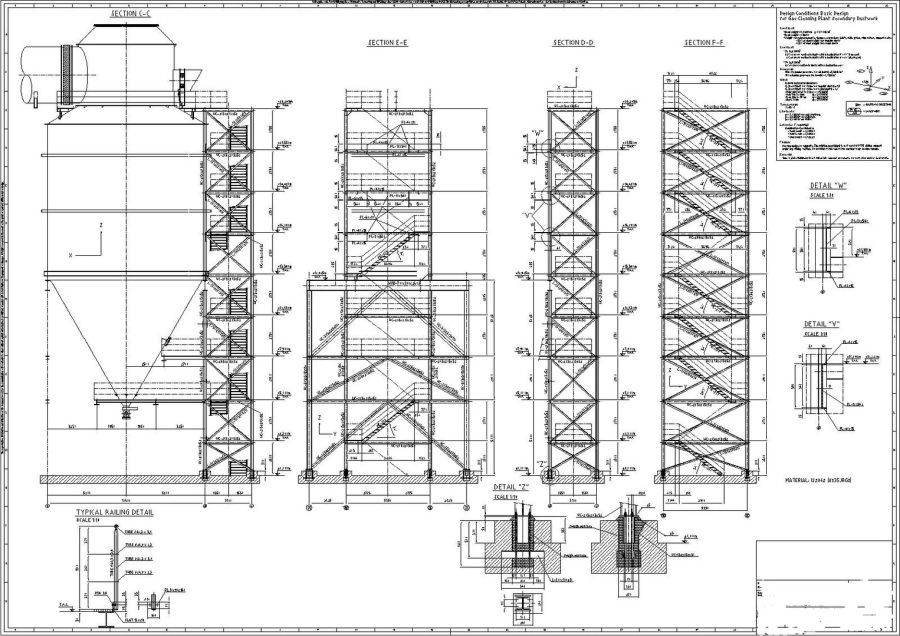

3D Detailengineering Treppenturm nach US-Norm.

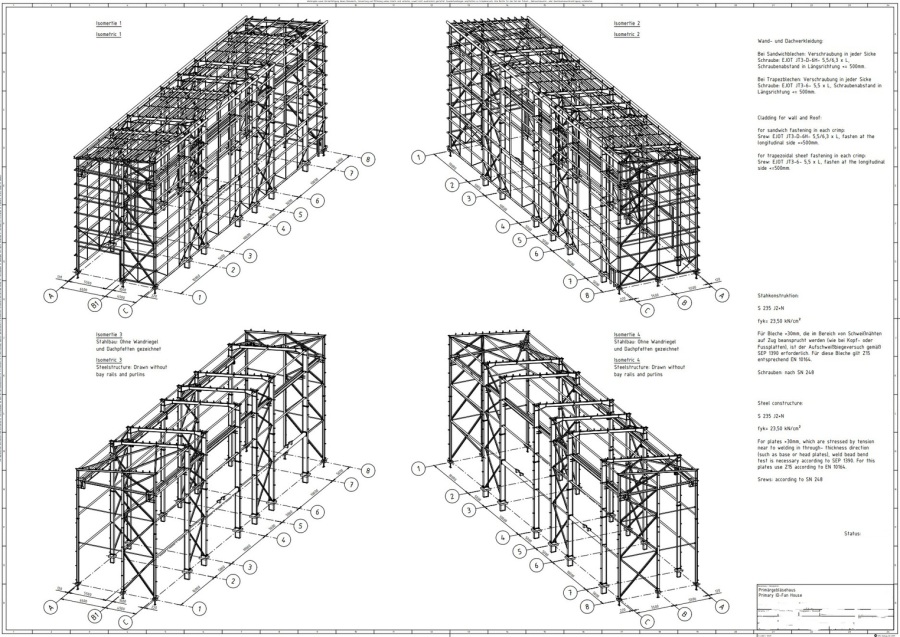

3D Planung, Berechnung und Konstruktion einer Stahlbauhalle.

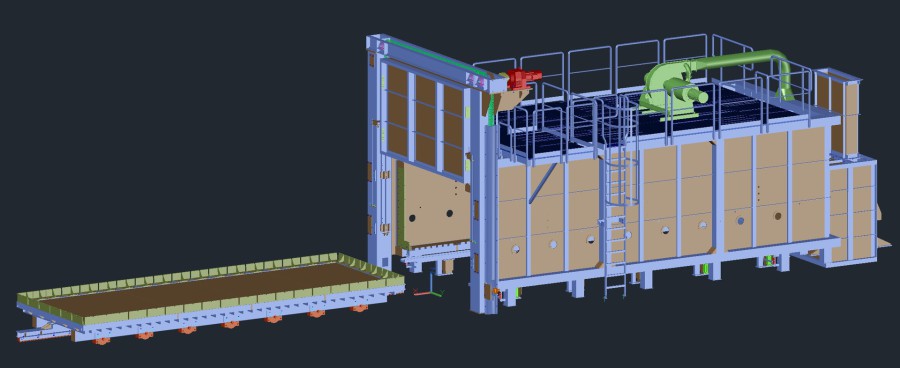

3D Detailengineering Herdwagenofen.

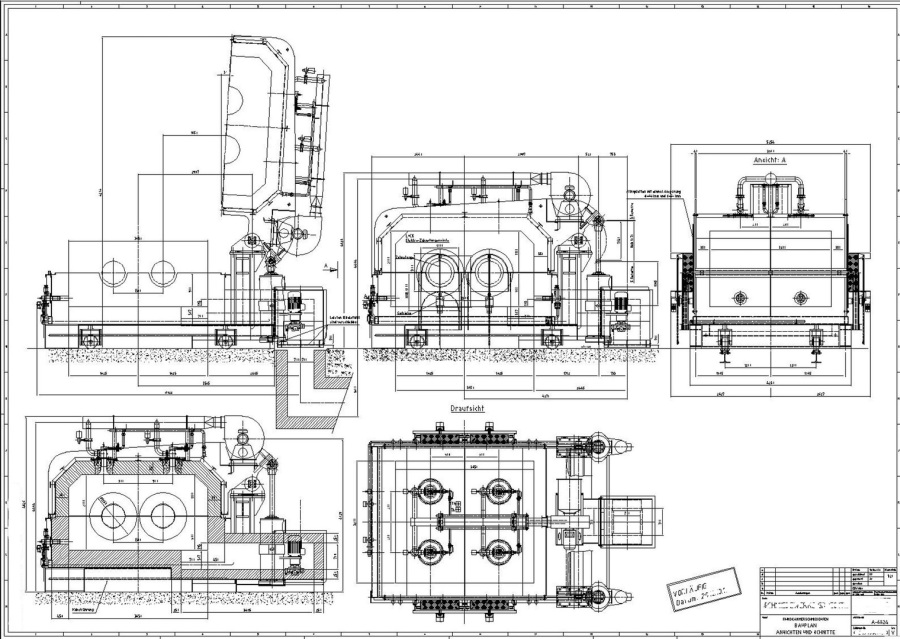

Detailengineering, verfahrbarer Rundkammer-Schmiedeofen

3D Planung und Konstruktion eines verfahrbaren Teststandes.

Rohrleitungs- und Gasinfrastruktur

Engineering für großdimensionierte Rohrleitungen und industrielle Gas- und Prozesssysteme, einschließlich Tragstrukturen und Einbindung in bestehende Anlagen.

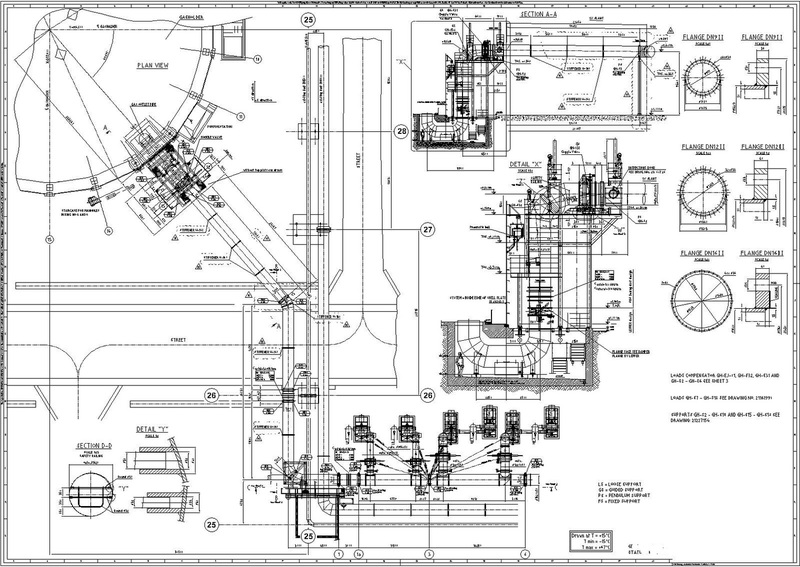

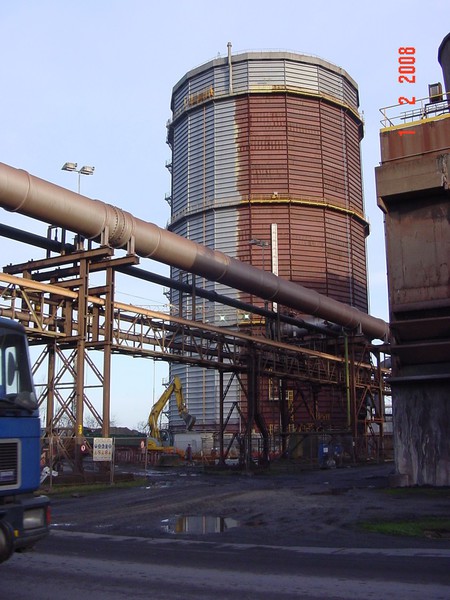

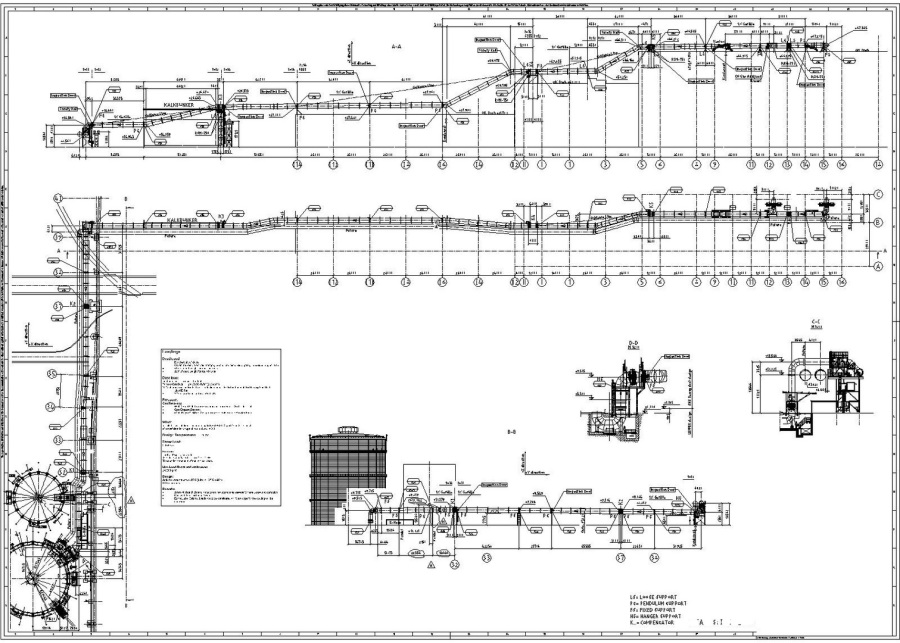

SIDMAR, Gent, Belgien: Einplanung in bestehende Strukturen und anschließendes Basicengineering der neuen CO-Gasleitung von der SOS (switch over station) bis zum neuen Gasometer. Sowie die Weiterführung der Leitung vom Gasometer über eine neue Boosterstation ins Rohrnetz zum Kraftwerk. DN 3200; Gesamtlänge ca. 1,5 km. Inklusive Vordimensionierung mit Ausarbeitung des Lagerungs- und Dehnungskonzeptes.

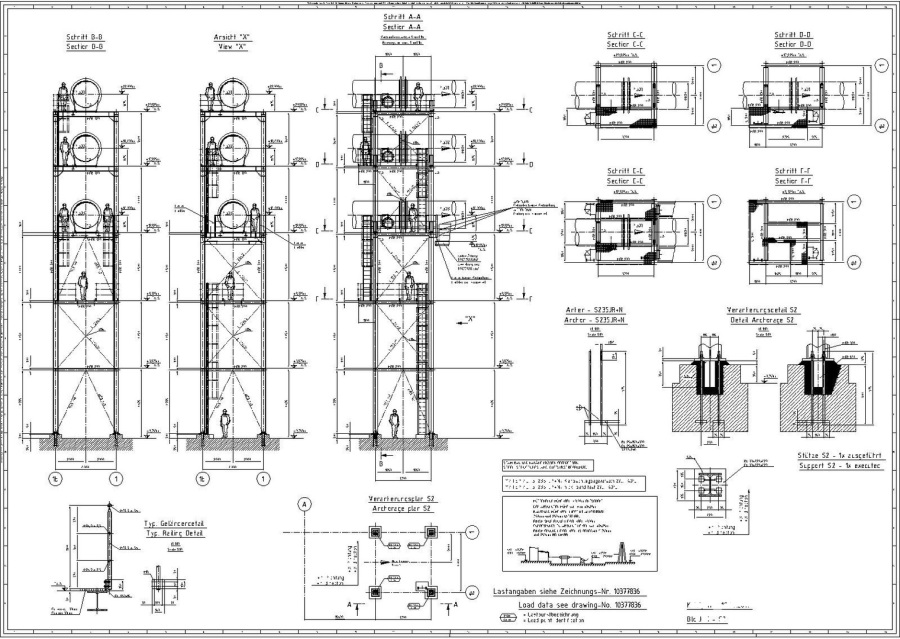

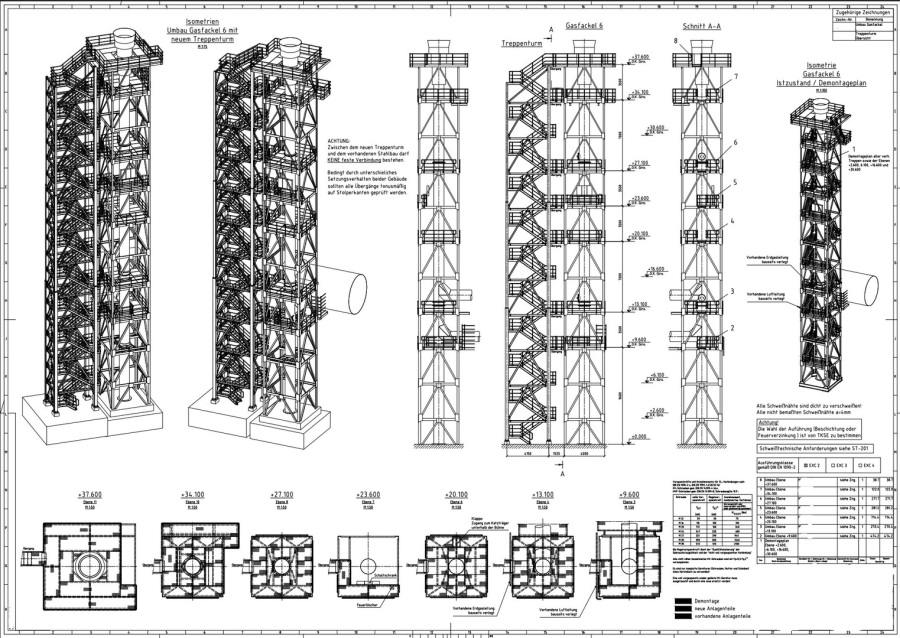

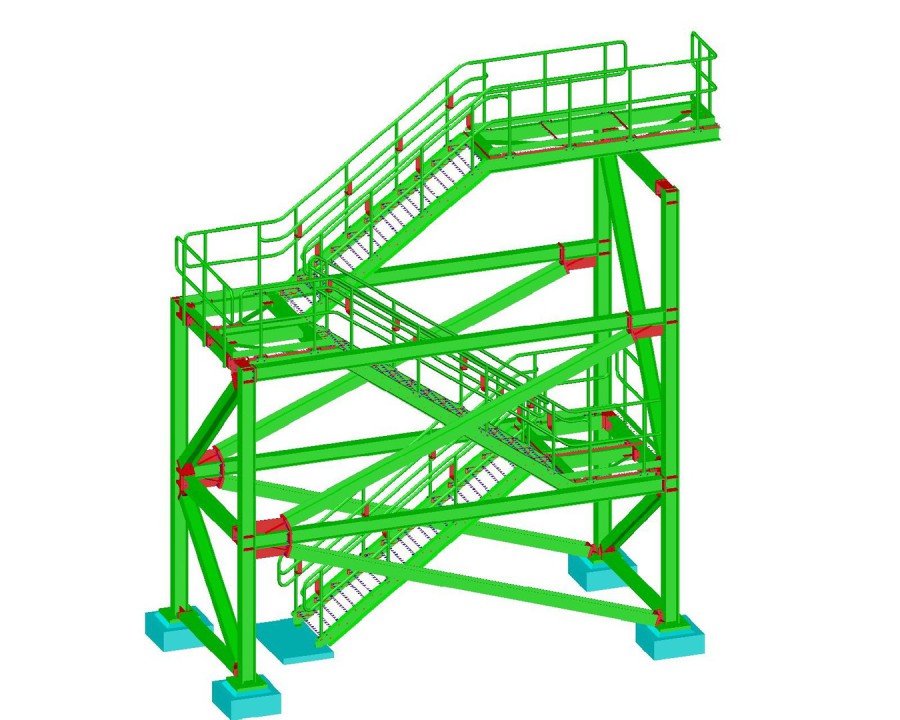

Thyssen Krupp Steel Europe, Duisburg: 3D Basic- und Detailengineering Treppenturm an Gasfackel.

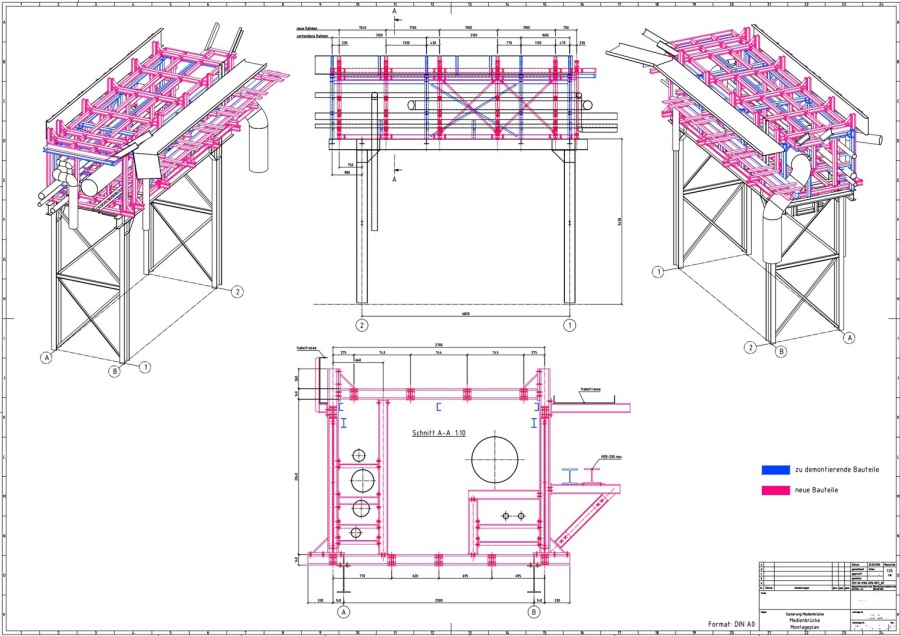

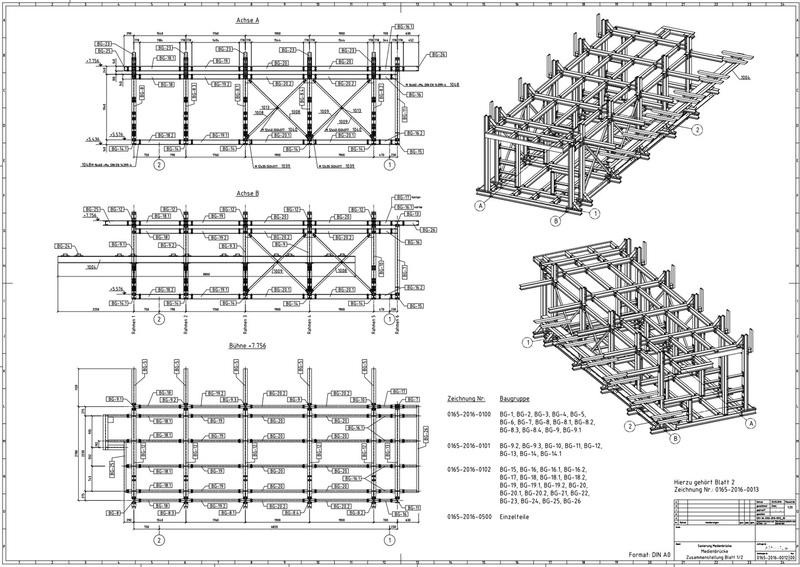

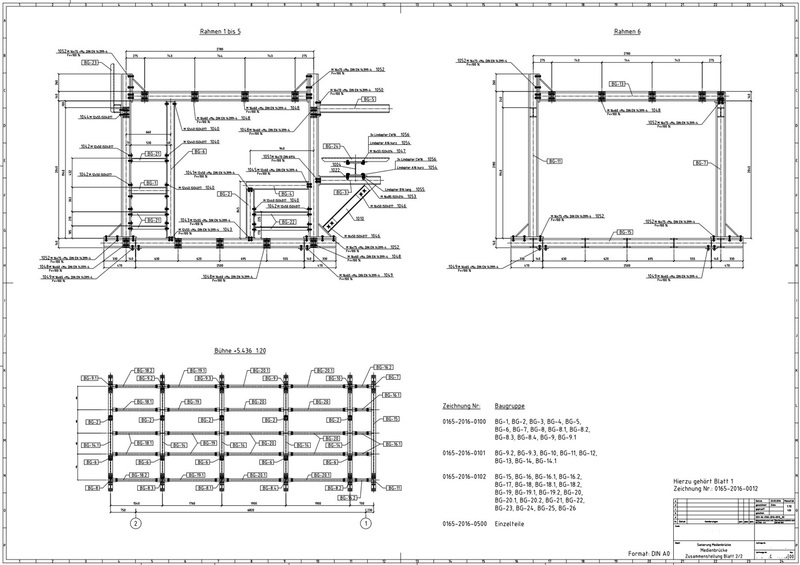

Esco (Solvay), Rheinberg: 3D-Planung, Berechnung und Konstruktion einer Medienbrücke. Hier wurde zuerst die vorhandene, marode Medienbrücke in 3D digitalisiert um anschließend die neue Brücke um die vorhandenen Strukturen herum einzuplanen. So konnte (OHNE Betriebsunterbrechung!) die neue Brücke montiert werden, sämtliche Leitungen und Kabeltrassen darauf verlagert werden. Anschließend wurde die marode Konstruktion demontiert und entsorgt.

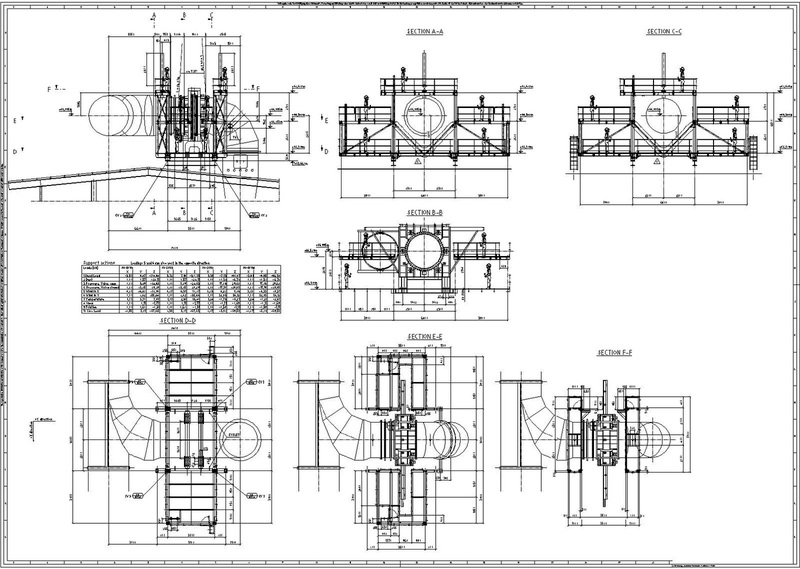

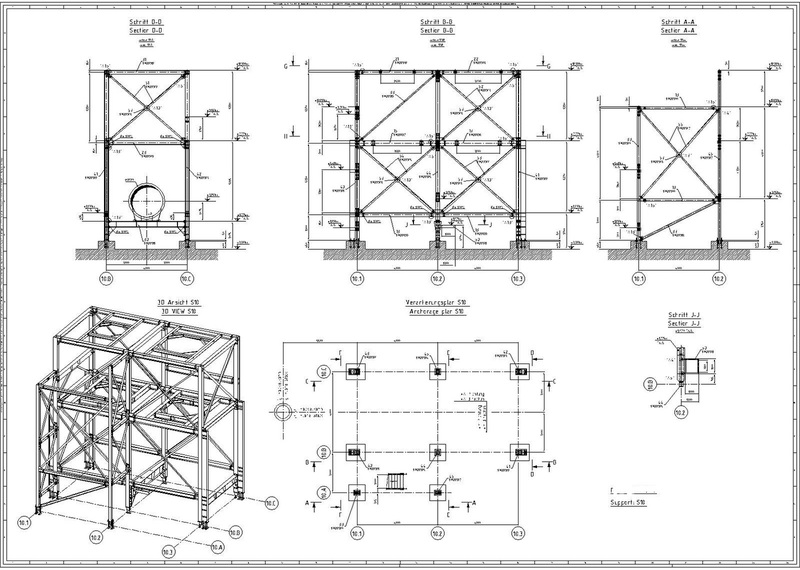

3D Basic- und Detailengineering: Stahlbauunterstützung für CO-Gasleitung, inklusive Dimensionierung (Statik) sowie Festlegung von Dehnungs- und Lagerungskonzept.

Energie- und Umwelttechnik

Planung von Komponenten zur Energieeffizienz und Emissionsminderung wie Wärmetauscher, Entstaubungssysteme und Abgasführungen.

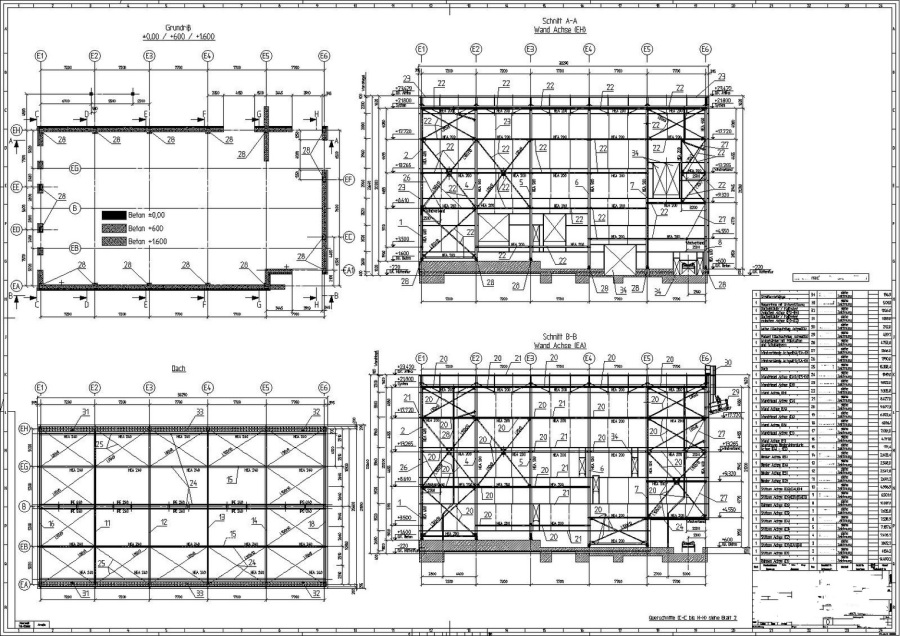

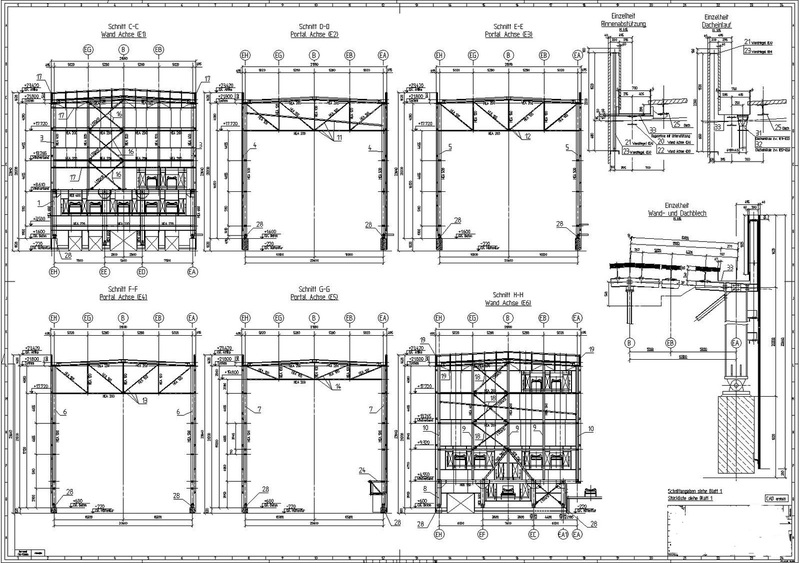

Einhausung der freistehenden Fremdkörperabsiebung zur Minderung von Staubemissionen. Planung und Konstruktion einer Stahlbauhalle um die vorhandenen Strukturen herum (21m breit, 38m lang und 24m hoch) mit Türen, Toren, Banddurchführungen, Treppen, Laufstege, Katzträgern, Leitern.

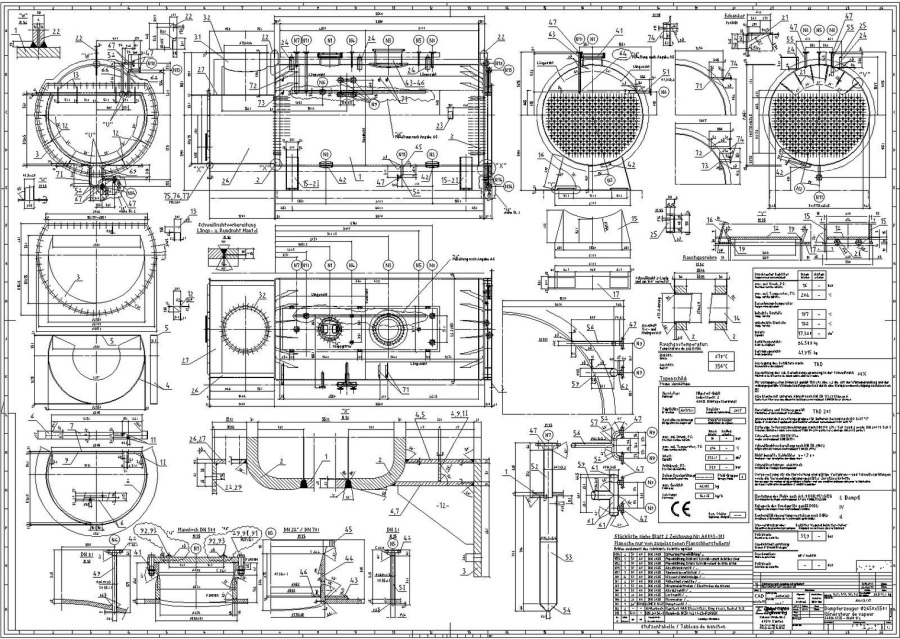

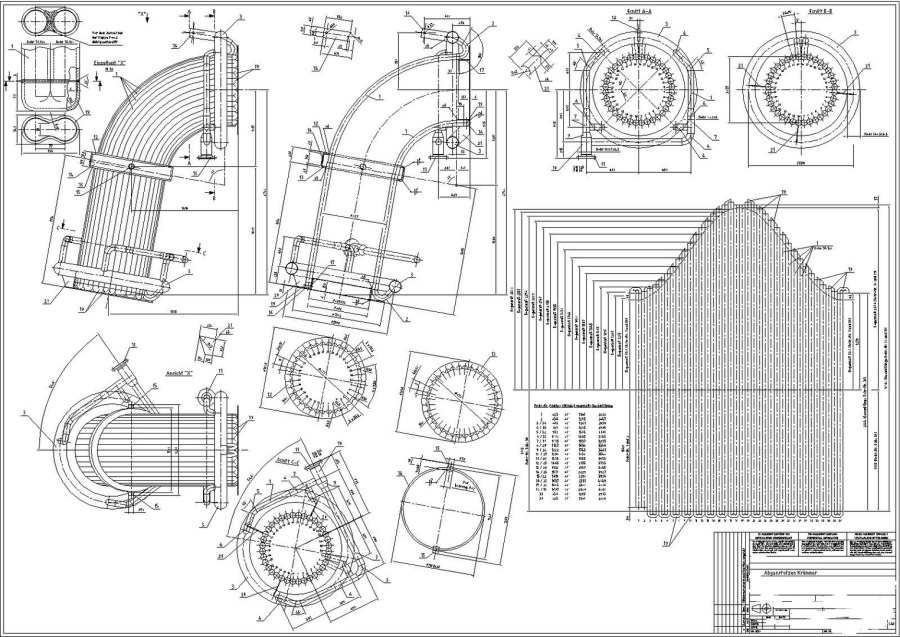

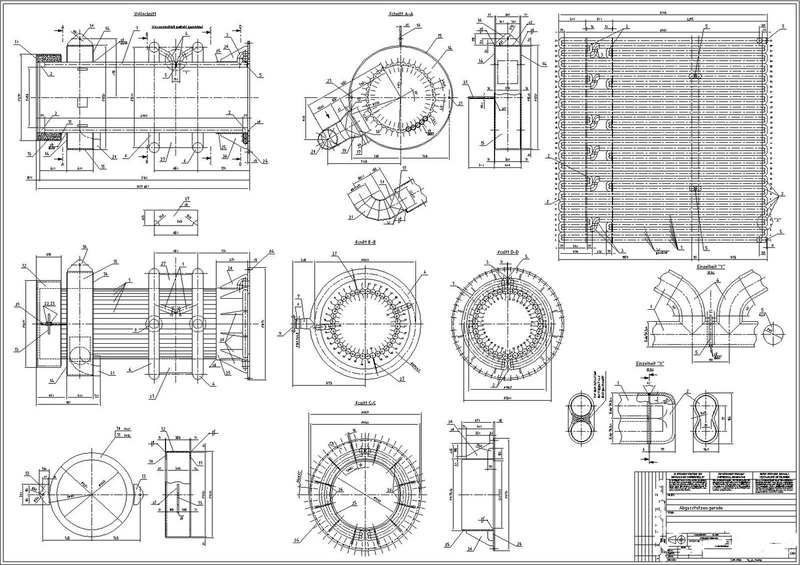

Saria, Guer, Frankreich: Zur Effizienzsteigerung wurde die Rückwand eines Ofens entfernt um das Abgas durch einen Dampferzeuger mit nachgeschaltetem Wärmetauscher zu leiten. Hierzu lieferten wir das Basic- und Detailengineering aller zugehörigen Komponenten wie:

Verrohrung für Wasser, Dampf, Brüden, Druckluft und Abgas
Erstellung der Kesselzeichnungen zur TÜV- Abnahme und Fertigung
Umbau des vorhandenen Ofens
Konstruktion des Wärmetauschers
Änderung von Stahlbaukonstruktionen zur Verlagerung
Konstruktion von Treppen, Leitern und Zuwege / Wartungspodeste

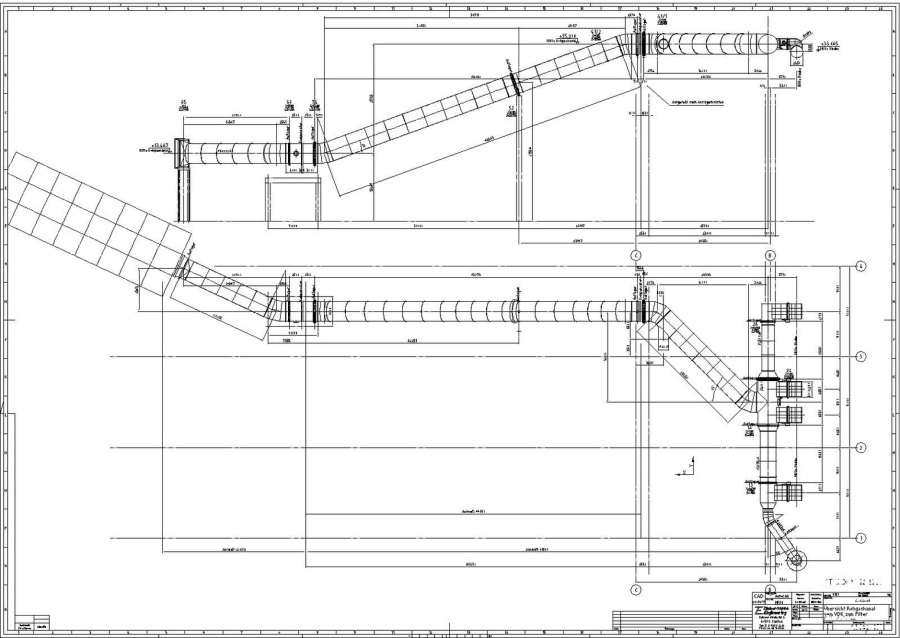

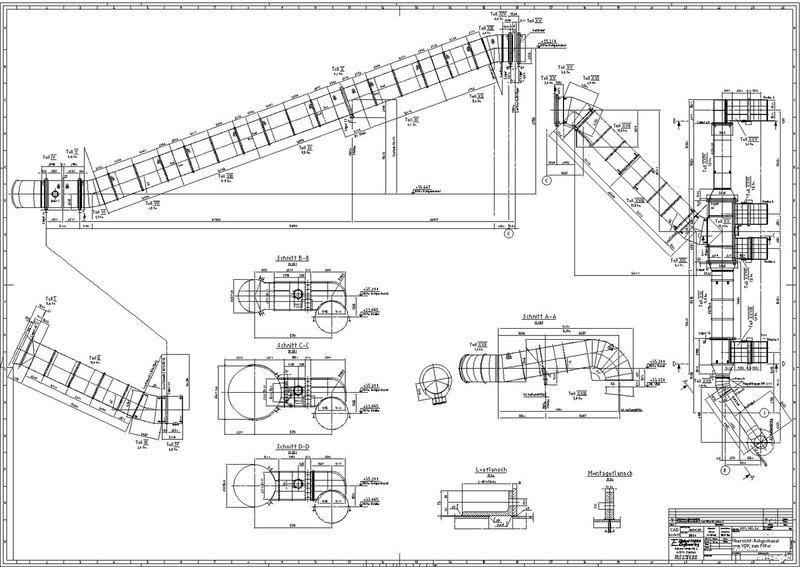

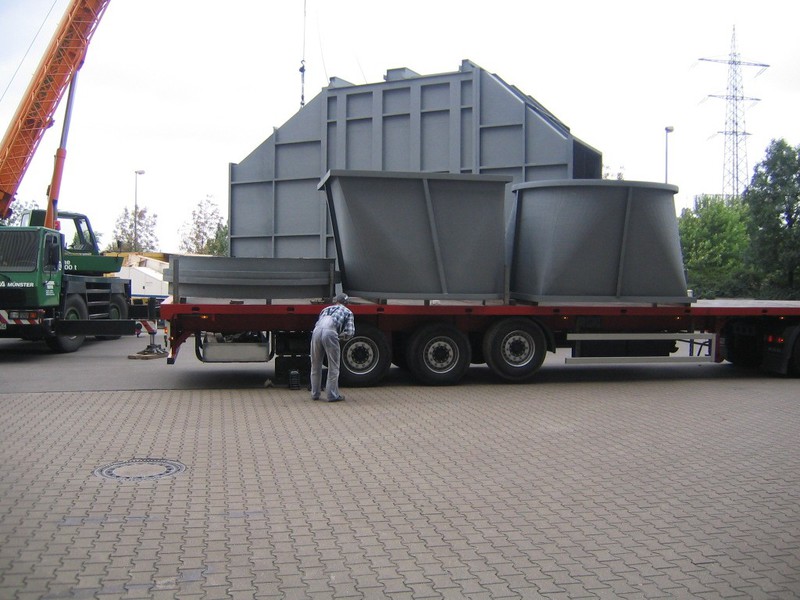

Stahlwerk Benteler, Entstaubung: Statische Berechnung und Konstruktion für die Erneuerung der Rohgasleitung zum neuen Filter mit Klappen und Kompensatoren. DN 4000 ca. 100m lang.

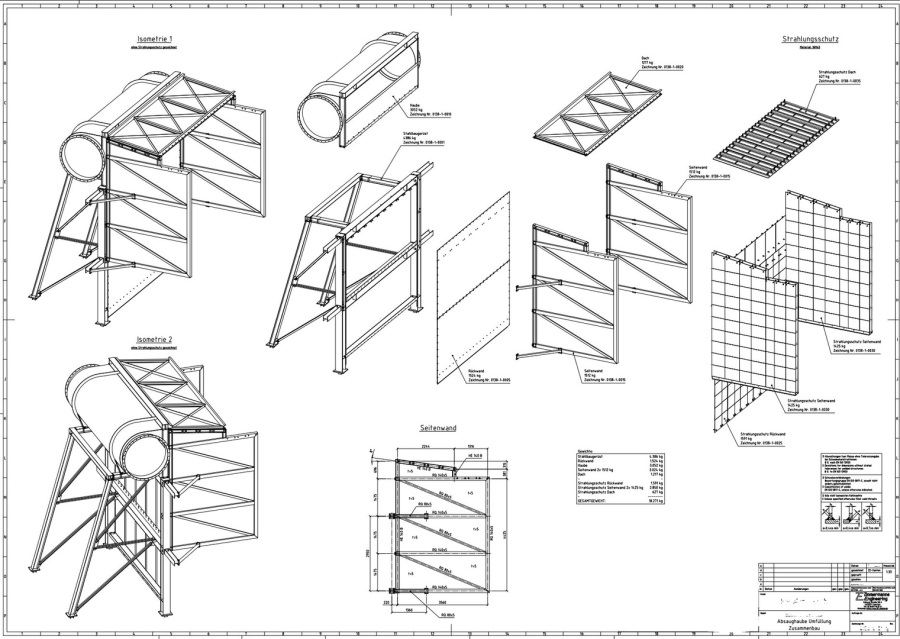

Elektrowerk Weisweiler, Staub- und Rauchgasabsaugung bei der Umfüllung von Metallschmelze: 3D Basicengineering, Statische Berechnung und Detailengineering einer Wirbelstromabsaughaube. Seitenteile sowie Dach mit Strahlenschutz ausgestattet.

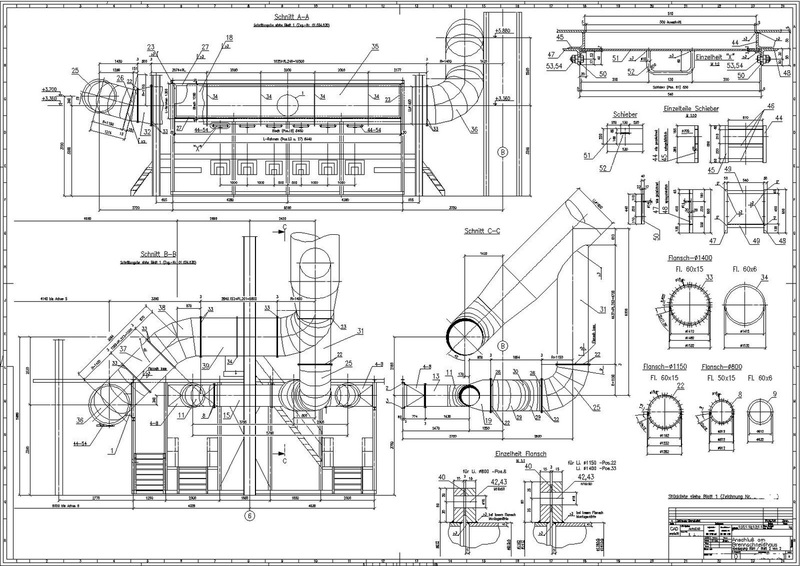

KRUPP, Siegen: Absaugung Brennschneidhaus der Stranggießanlage: Leitung DN 1800 ca. 250m mit Verlagerungen und Abhängungen, Drosselklappe mit manuellem und Absperrklappe mit elektrischem Antrieb, Regulierschiebern über den Strängen.

Aslan, Türkei: Detailengineering einer Entstaubungsleitung in einer Zementfabrik.

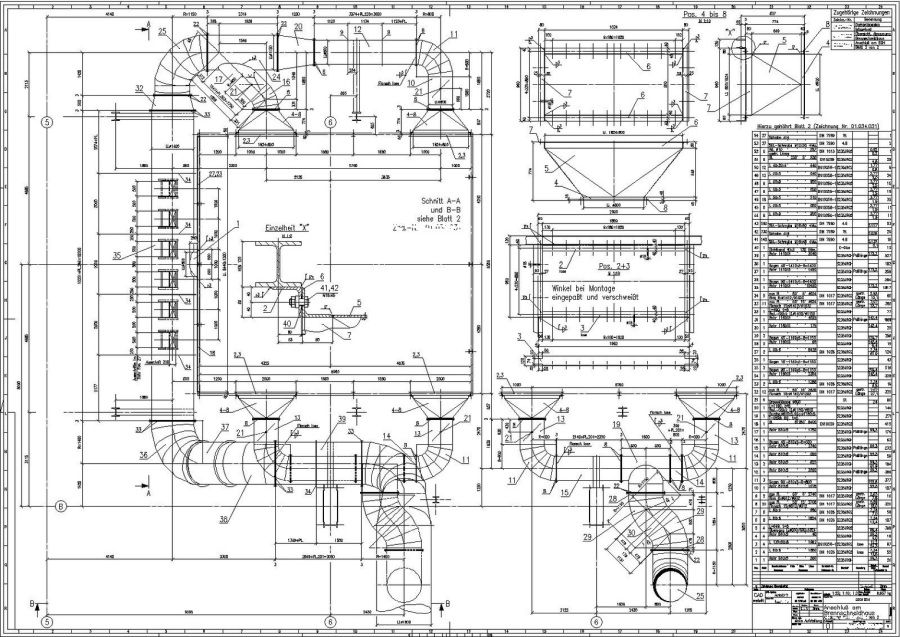

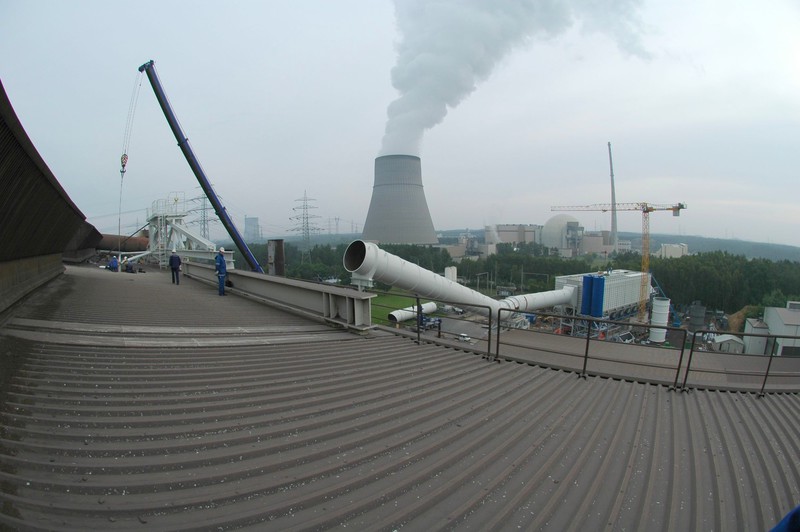

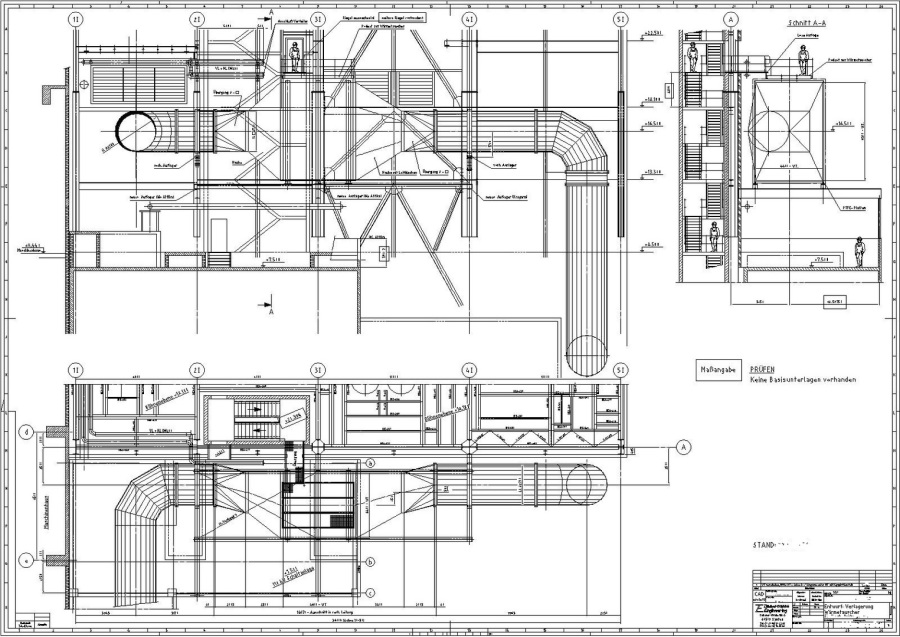

Stadtwerke Duisburg: Planung, Statische Berechnung und Konstruktion für den Einbau eines Wärmetauschers in den Rauchgaskanal. Umbau des vorhandenen Rauchgaskanals mit Hilfskonstruktionen für den Montagezustand, Wärmetauschergehäuse mit Unterkonstruktionen, Verrohrung mit Pumpe, Begehungen, Leitern, Zugänge zu Mannlöchern, Meß- und Kontrolleinrichtungen, Schiebern, Antriebe, etc.

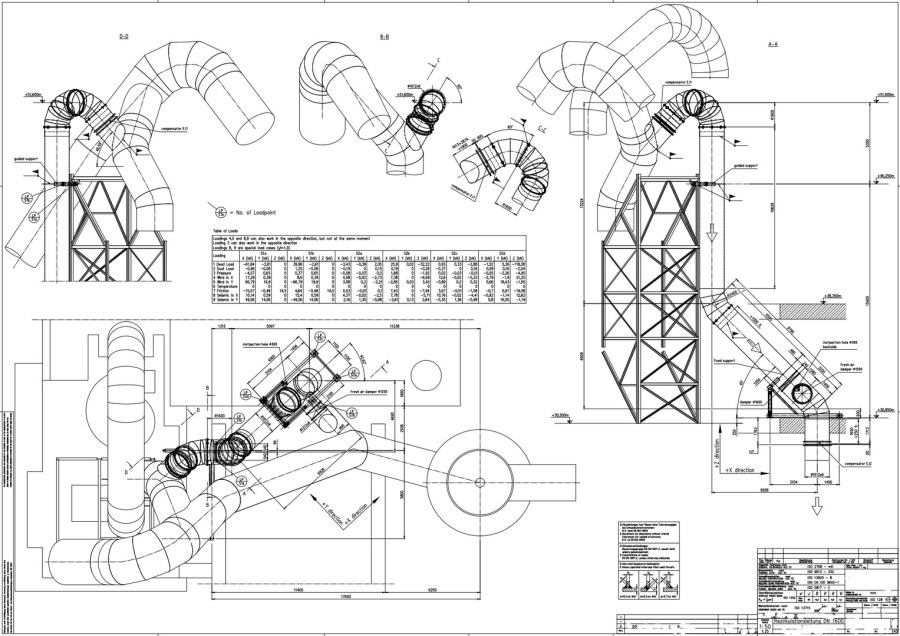

Detailengineering: Wassergekühlte Absaugleitung über einem Lichtbogenofen.

Fördertechnik und Recycling

Konstruktion von Förderanlagen, Materialhandling-Systemen und Anlagen für Rohstofftransport, Aufbereitung und Recycling.

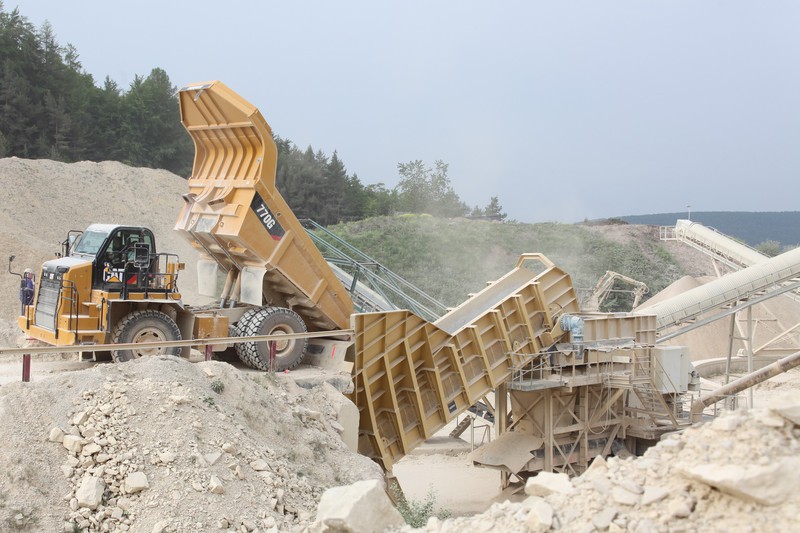

GKS Geisingen: 3D Basic- und Detailengineering. Neugestaltung und Optimierung des Aufgabebunkers auf ein Plattenband zur Brecheranlage aufgrund Materialstaus.

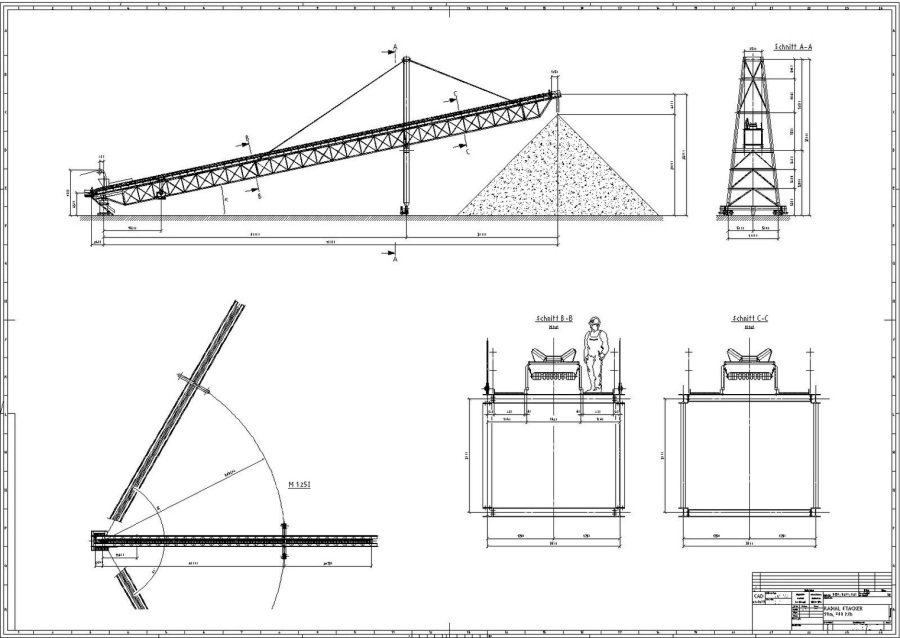

Entwurf: Stacker

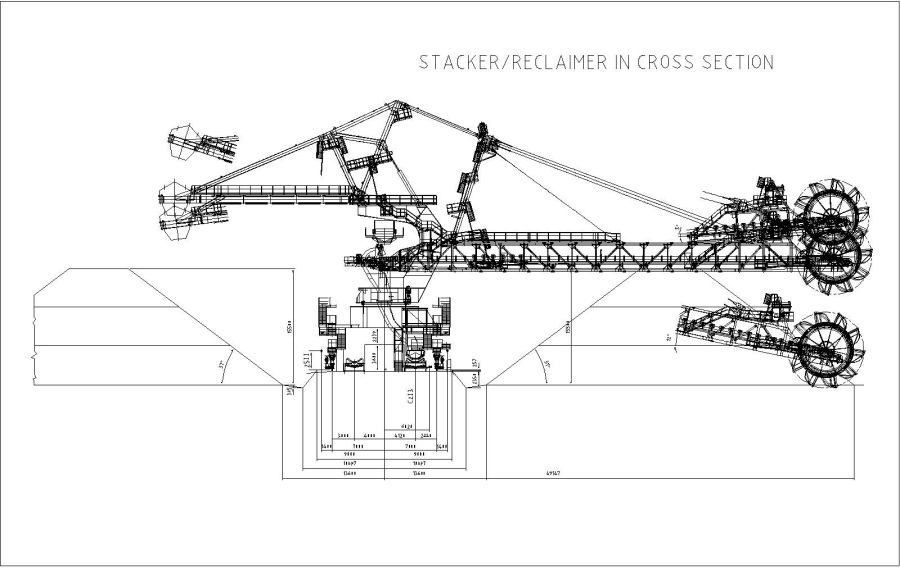

Entwurf: Stacker, Reclaimer

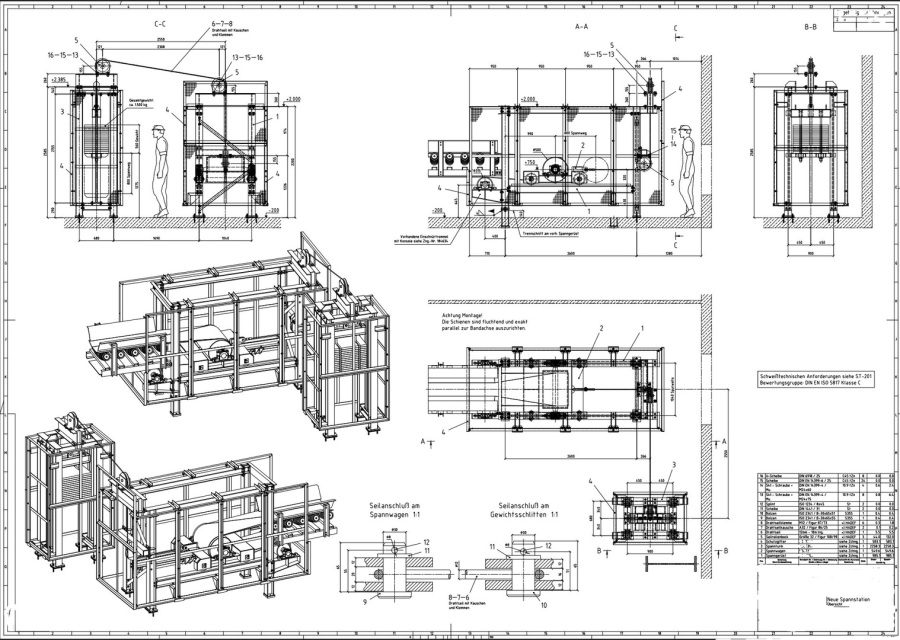

Hüttenwerke Krupp Mannesmann (HKM) Duisburg: 3D Detailengineering, Neugestaltung Spannstation.

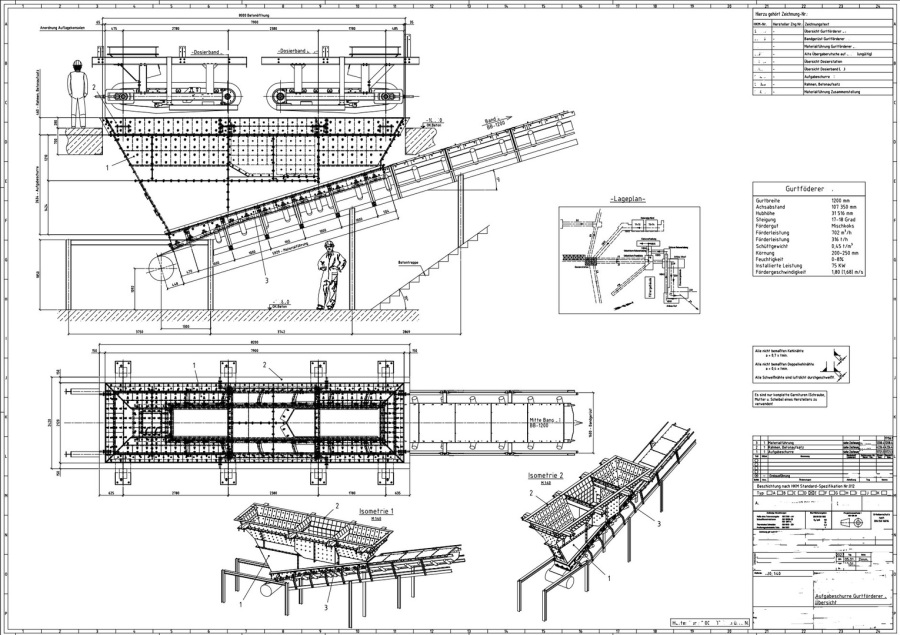

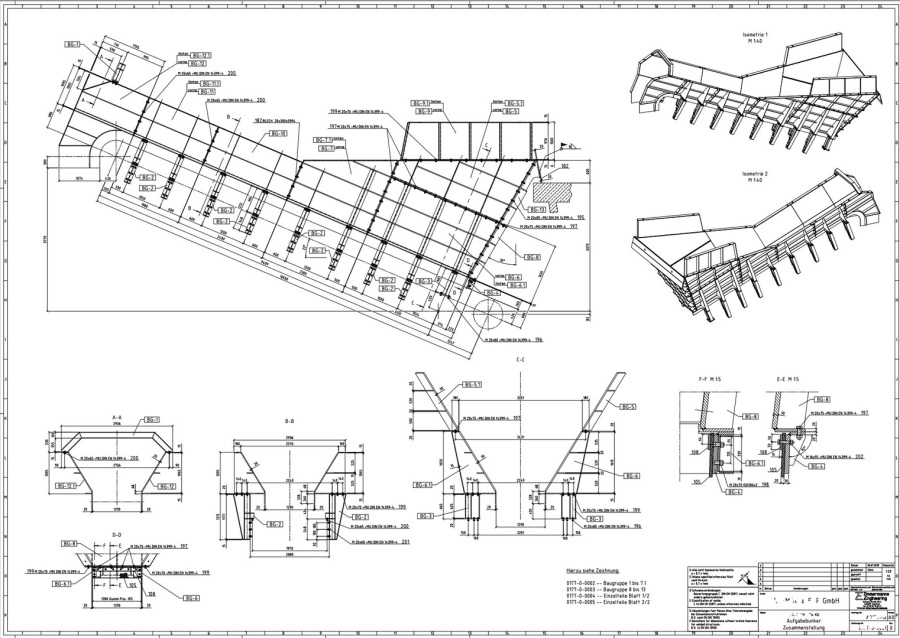

Hüttenwerke Krupp Mannesmann (HKM) Duisburg: 3D Detailengineering, Erneuerung und Optimierung der Aufgabeschurre Banz Z1.

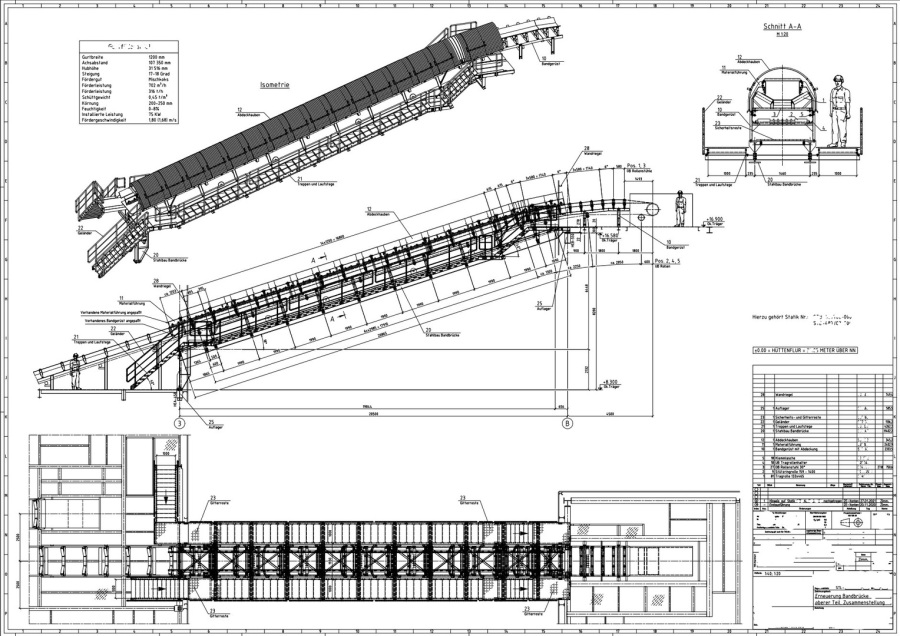

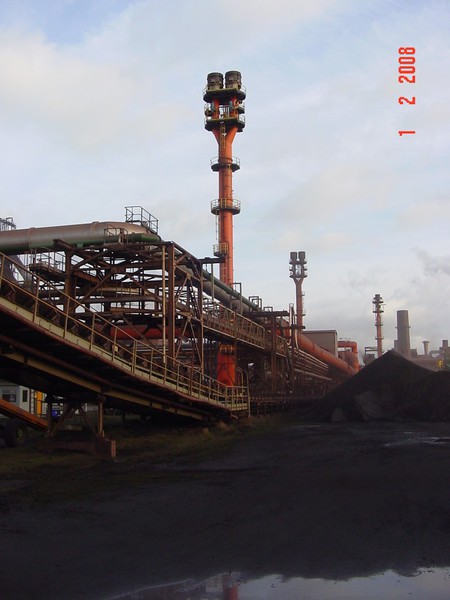

Hüttenwerke Krupp Mannesmann (HKM) Duisburg: 3D Digitalisierung im Bestand. Entwurf, Basicengineering, Statische Berechnung und Detailengineering der oberen Bandbrücke. So konnte die marode Koksbandbrücke, innerhalb eines geplanten Stillstandes, ausgetauscht werden.
